貴航某類型零件精密拋光自動化產線系統項目

一. 需求概述

      該自動化項目解決軍工某類型精密零件自動拋光工作流程，包括上料、加工、下料流程，以及空閑時線邊庫做工裝托盤的存放庫位，同時需要采用大屏方式直觀展示當前任務數據，實時可以查看加工區域監控圖像，項目采用了視覺識別、機械手控制、PLC、激光等各種傳感器等技術和方案進行集成、開發實現。

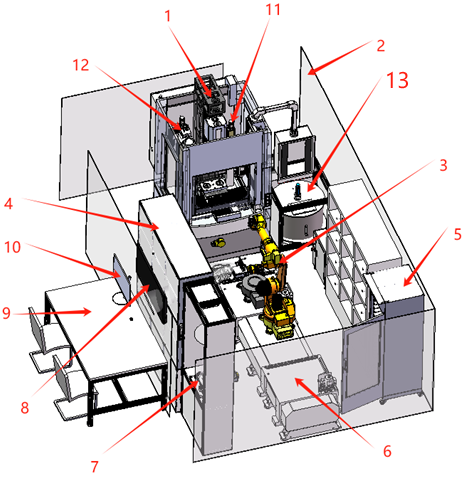

（1）采用已有的在序號7處的視覺軟件系統的判別結果，識別到的工件種類，客戶可編輯需加工的孔位；在圖片上點選孔位的方式進行待加工孔位選擇或反選擇，也可方便的進行全選，全不選，某孔單選等操作；
（2）物流線3的運動的控制；
（3）通訊并控制機械手4及其軌道執行調試好的預設定的程序；在執行抓取程序前，通訊線邊庫庫位上零件位置正確的機器視覺識別軟件，確保位置正確，以避免抓取失誤；
（4）通訊并控制拋光機開關門、通訊執行調試好的預設定的程序；
（5）程序調試時，通訊、記錄并管理、執行程序位號（絎磨加工設備上的程序，分別對應的孔位，和機械手動，軌道位置對應的線邊庫的孔位）
（6）線邊庫5，的數據庫管理功能，直觀在屏幕上顯示每個工件的種類和當前加工狀態（展示界面1），可方便的和客戶交互，客戶可在輸入密碼后修改數據庫中的狀態；
（7）線邊庫5的指定位置上下料功能；

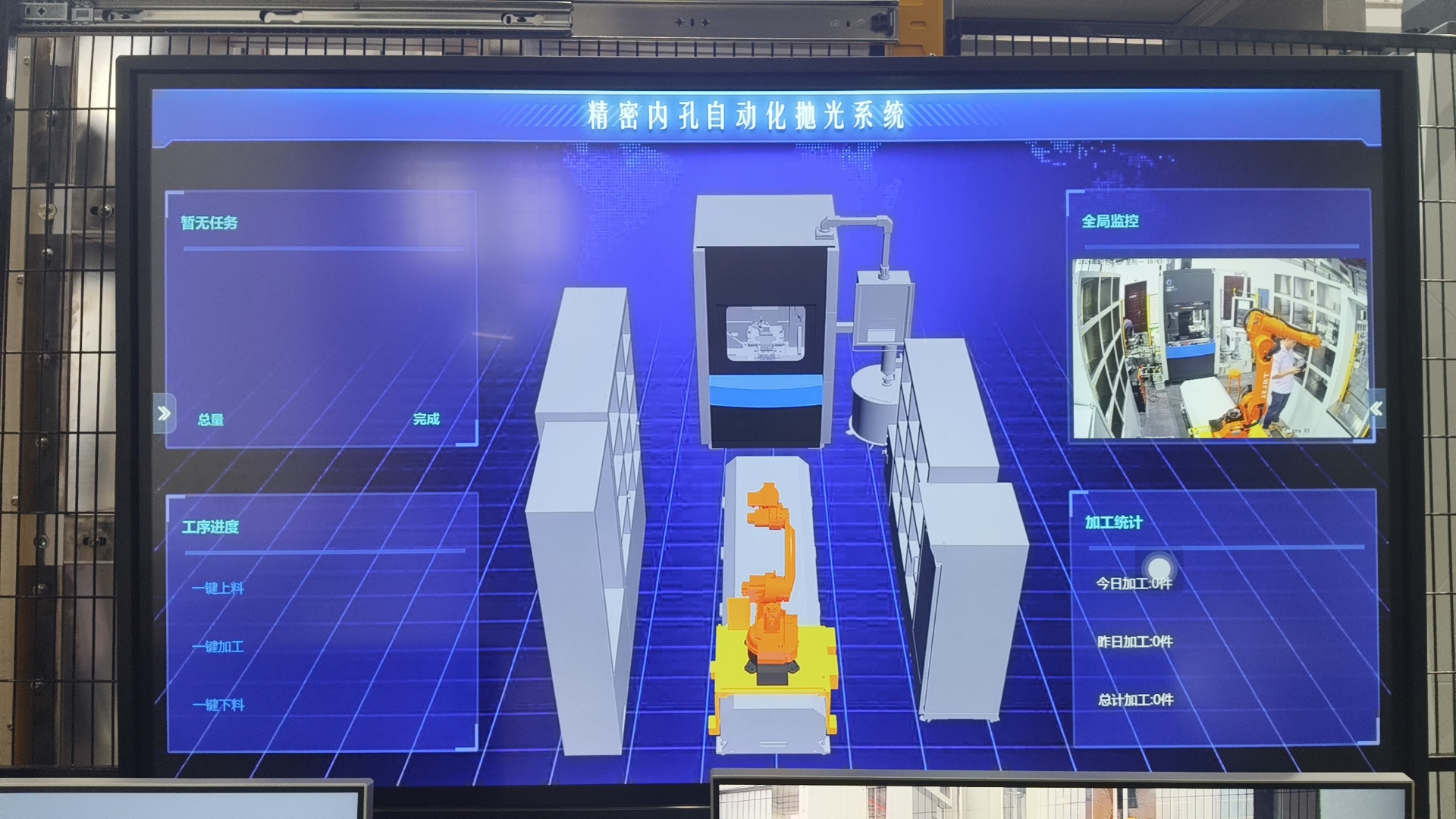

（8）以俯視圖方式直觀展示系統各部位的工作狀態（展示界面2），機械手的位置，報警管理并記錄，（紅，系統故障，黃，系統準備，綠，系統正在加工），各部件正在執行的加工程序；
（9）應可方便用戶進行新零件種類，新孔位擴展；
（10）具備上位機系統掉電預備功能。系統動力電源掉電后，報警燈閃爍。提示用戶存儲好數據庫數據后關機。
（11）展示界面1或展示界面2可投屏到電視上展示；
（12）配置一小型上位機機柜；體積盡可能?。?/span>
（13）配置一臺工控機；
（14）整個系統必須美觀、協調、色彩搭配自然；
（15）提供相應簡易清晰的操作說明文件、給客戶適當培訓指導。

（16）建立空托盤識別模型，閑時可以把空托盤放到空閑線邊庫做存放庫位，且系統必須能防呆防止空托盤執行加工流程。

二.  項目實現

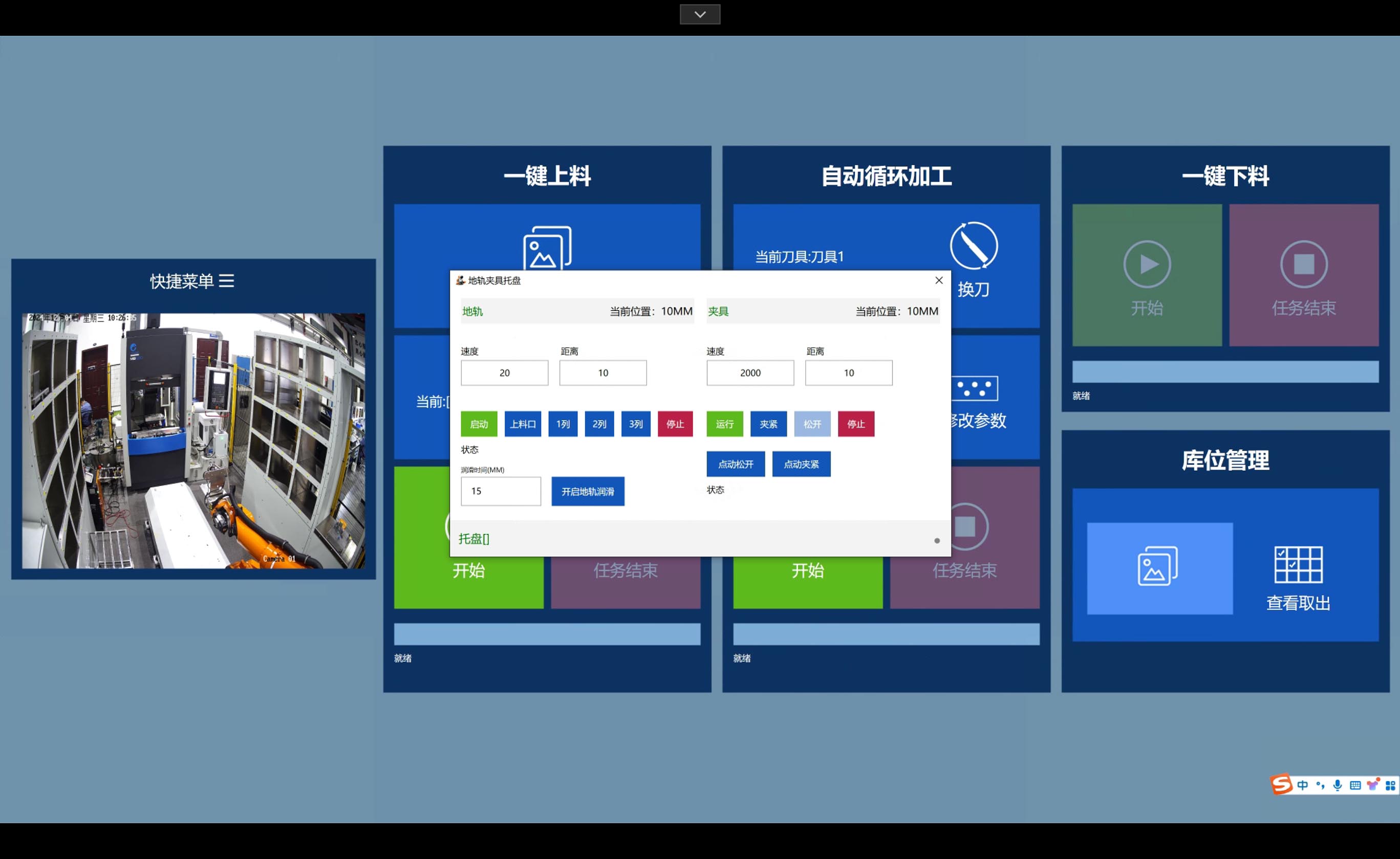

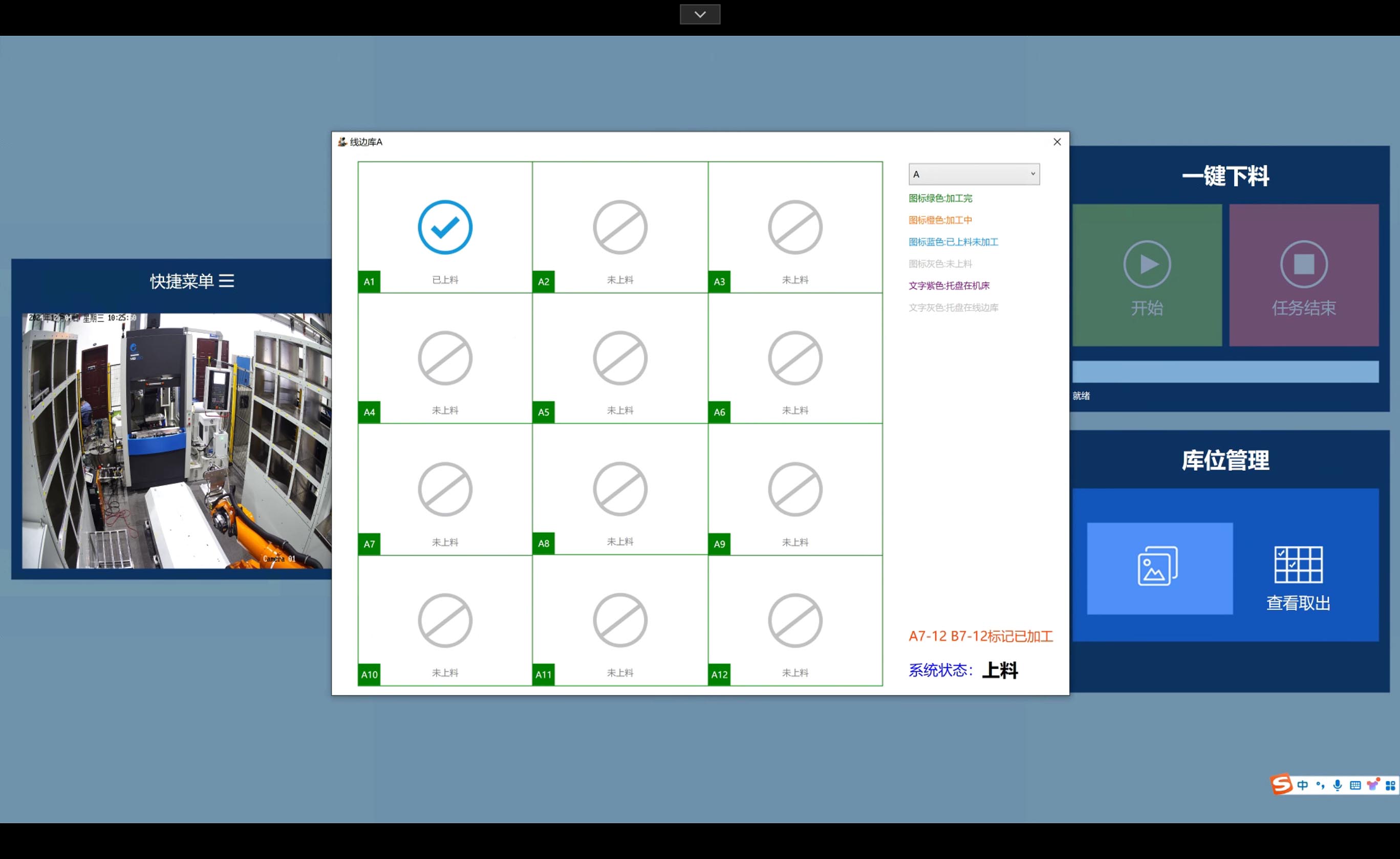

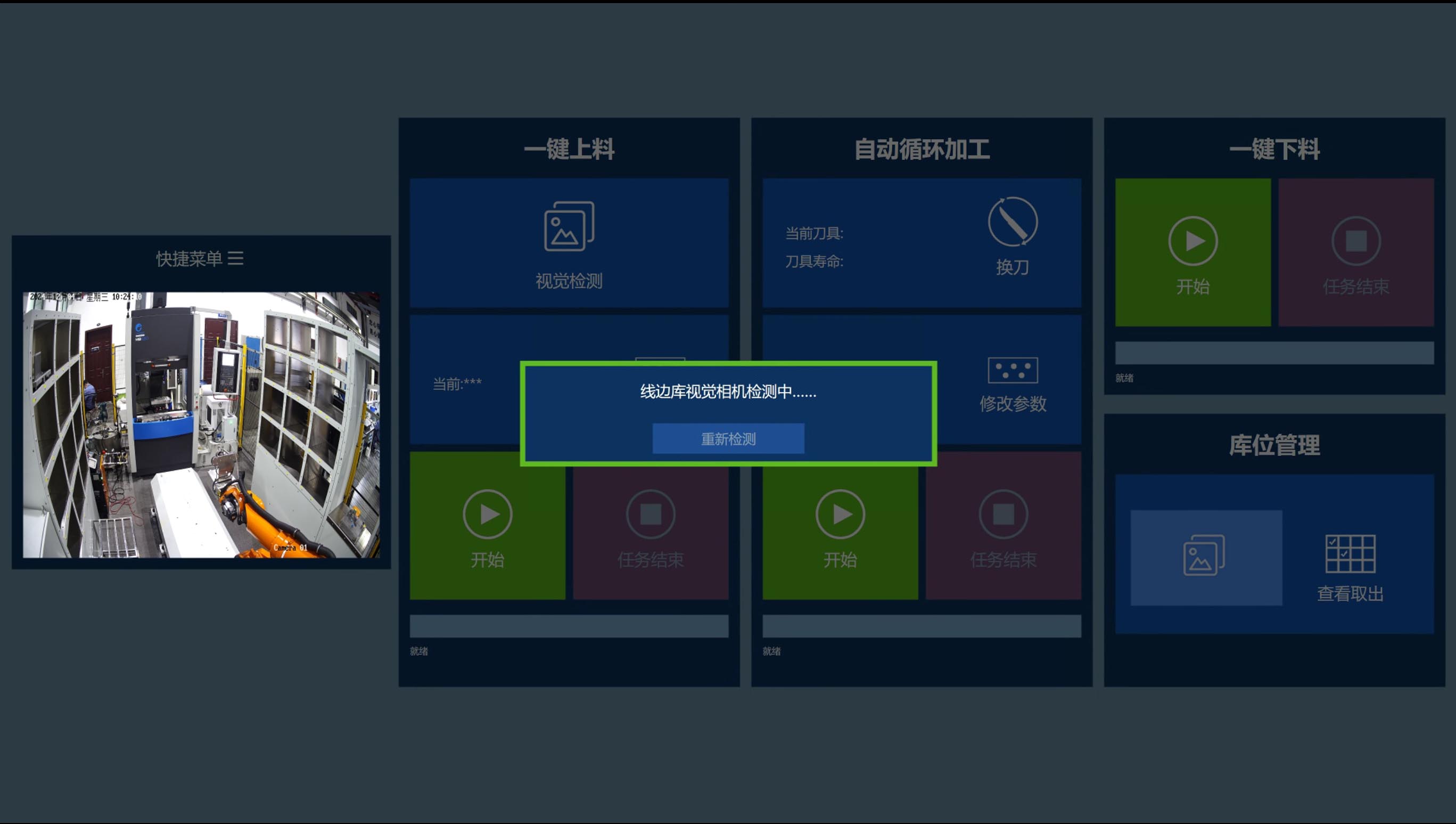

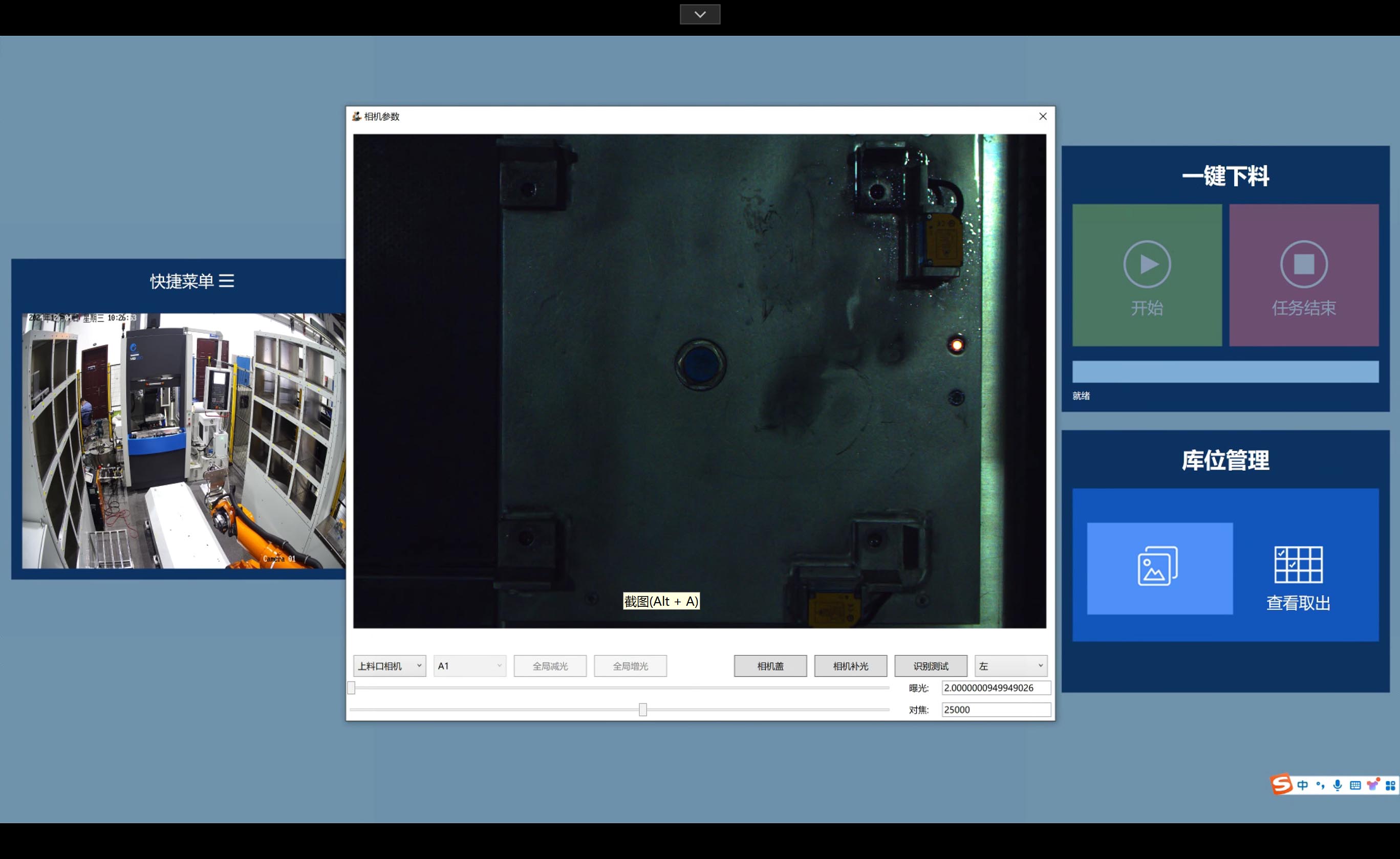

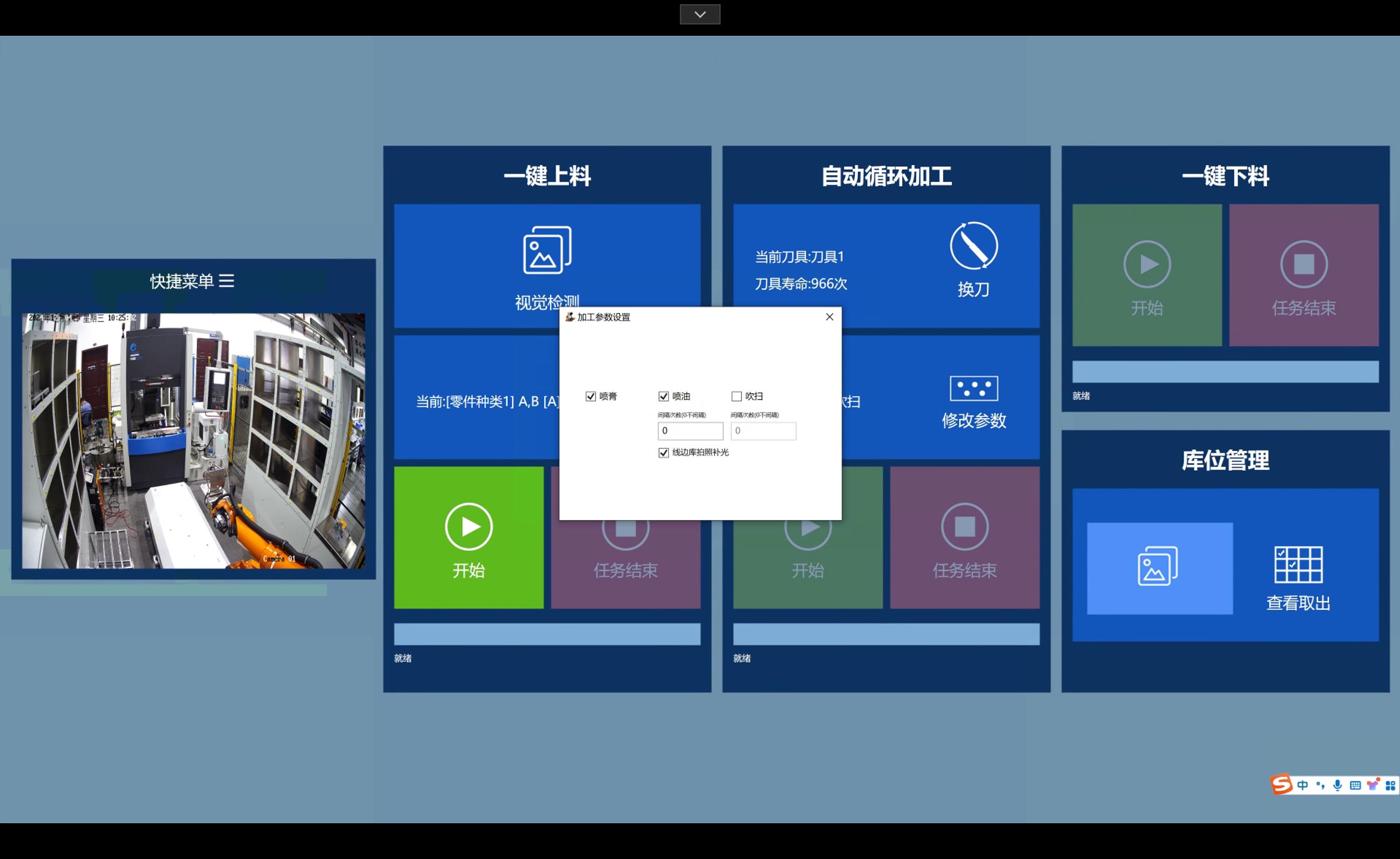

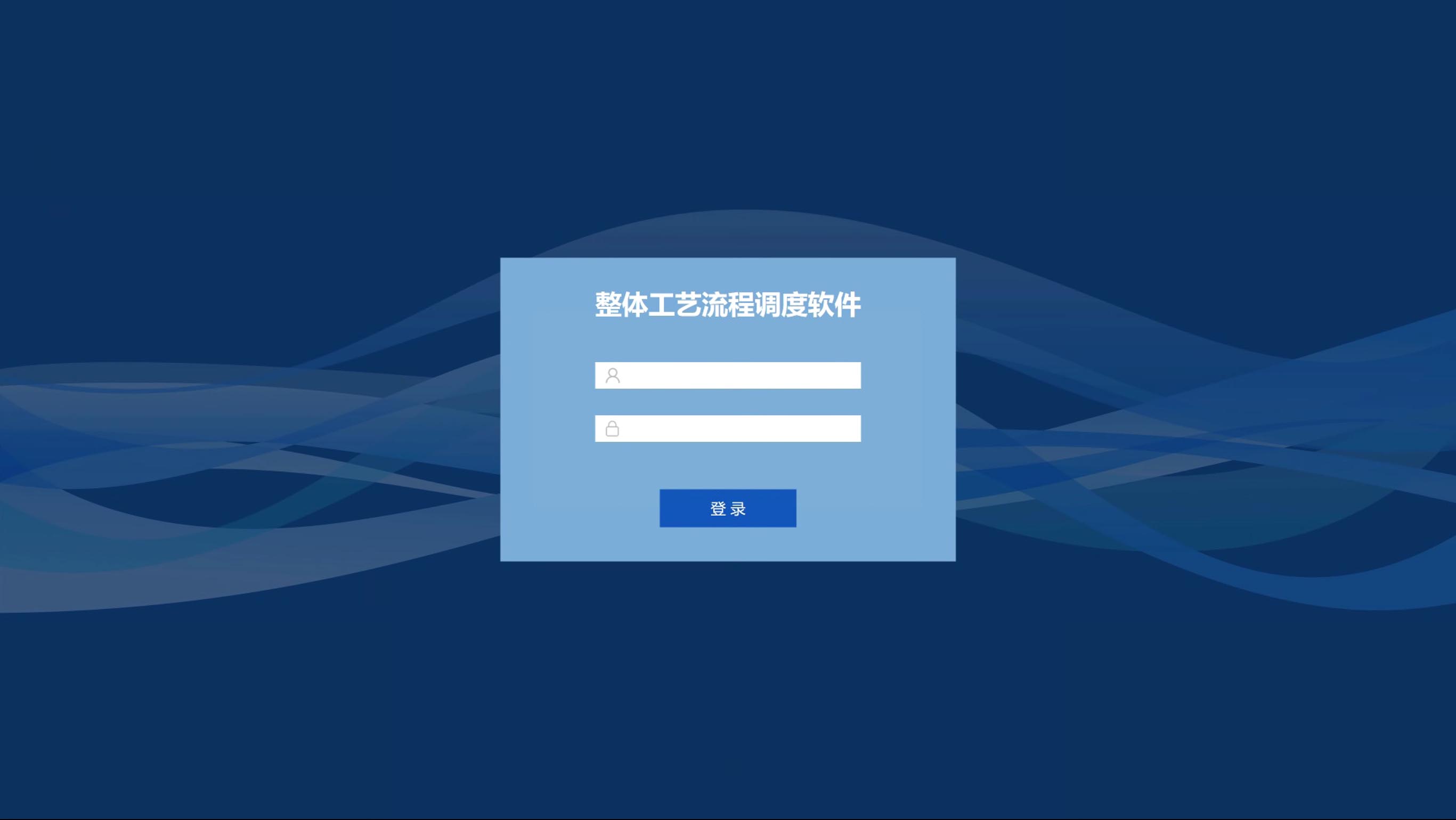

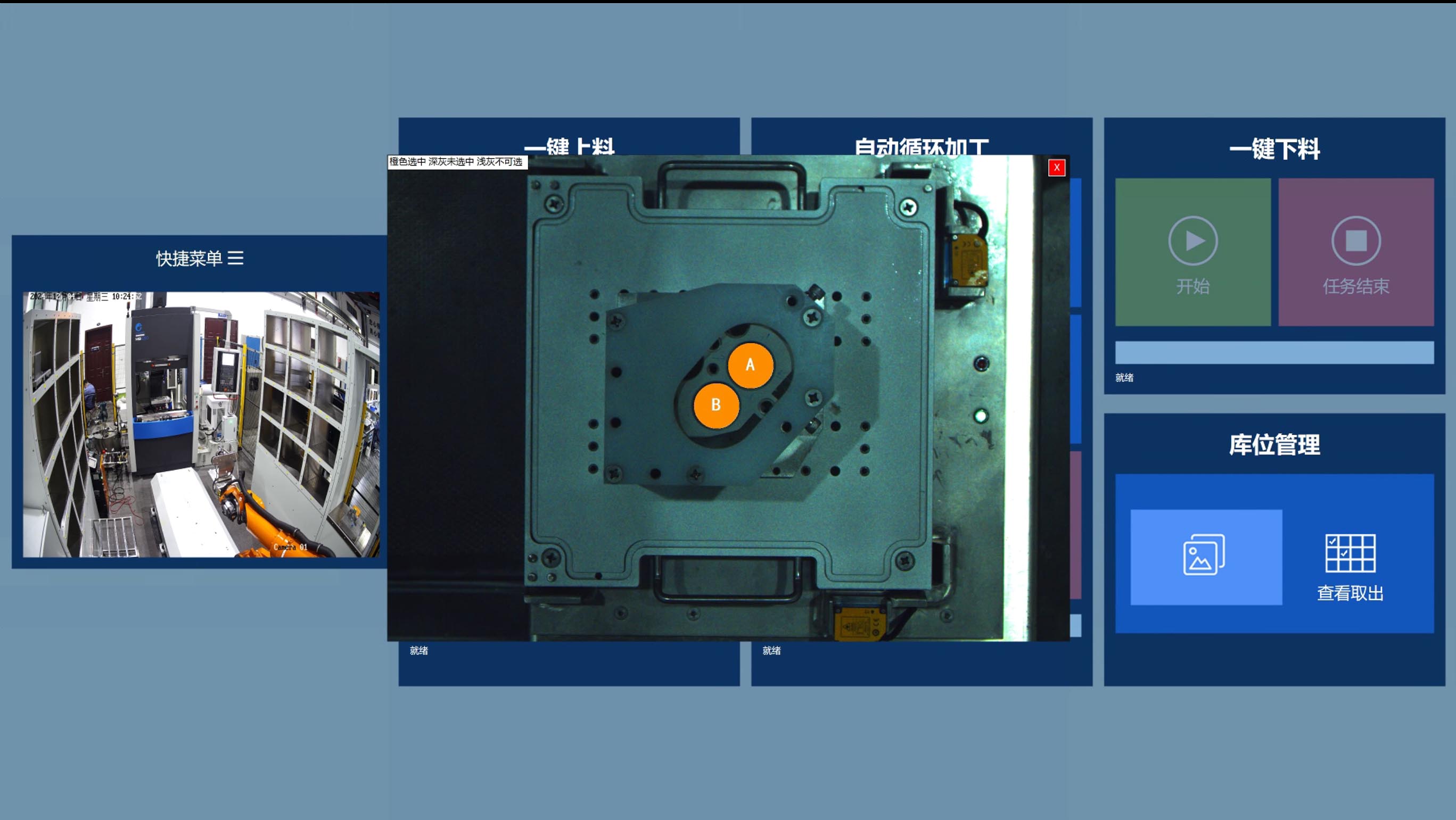

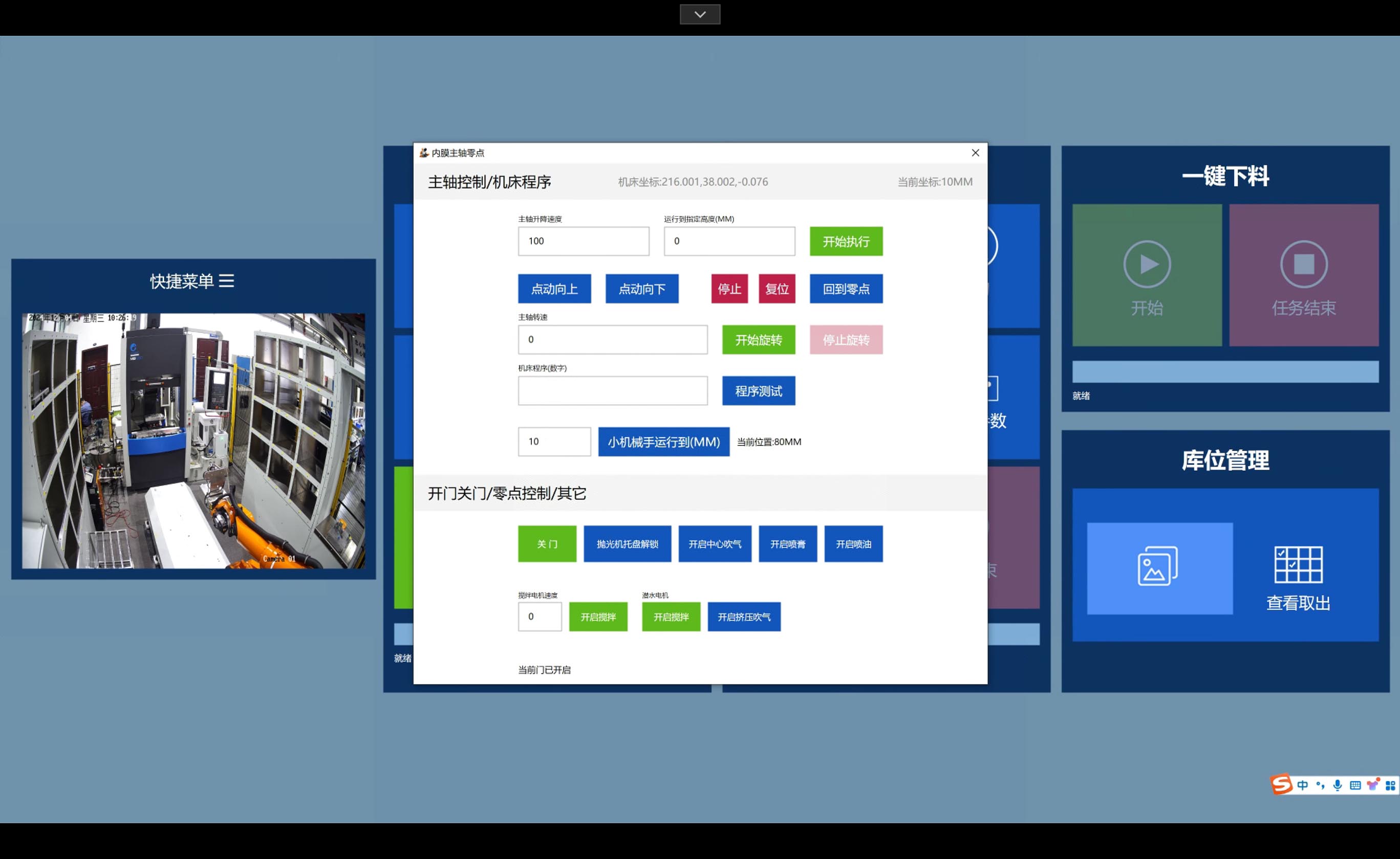

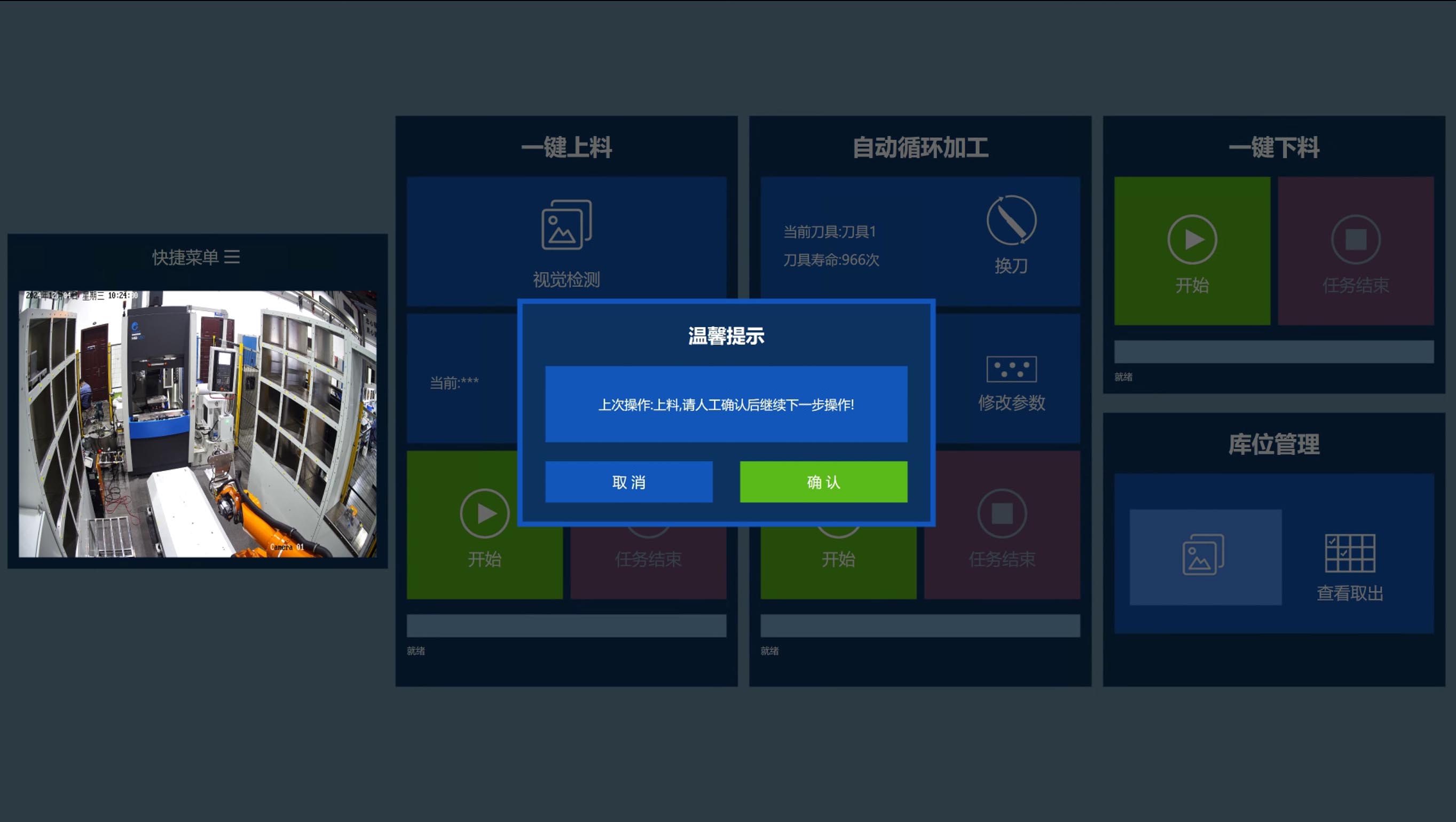

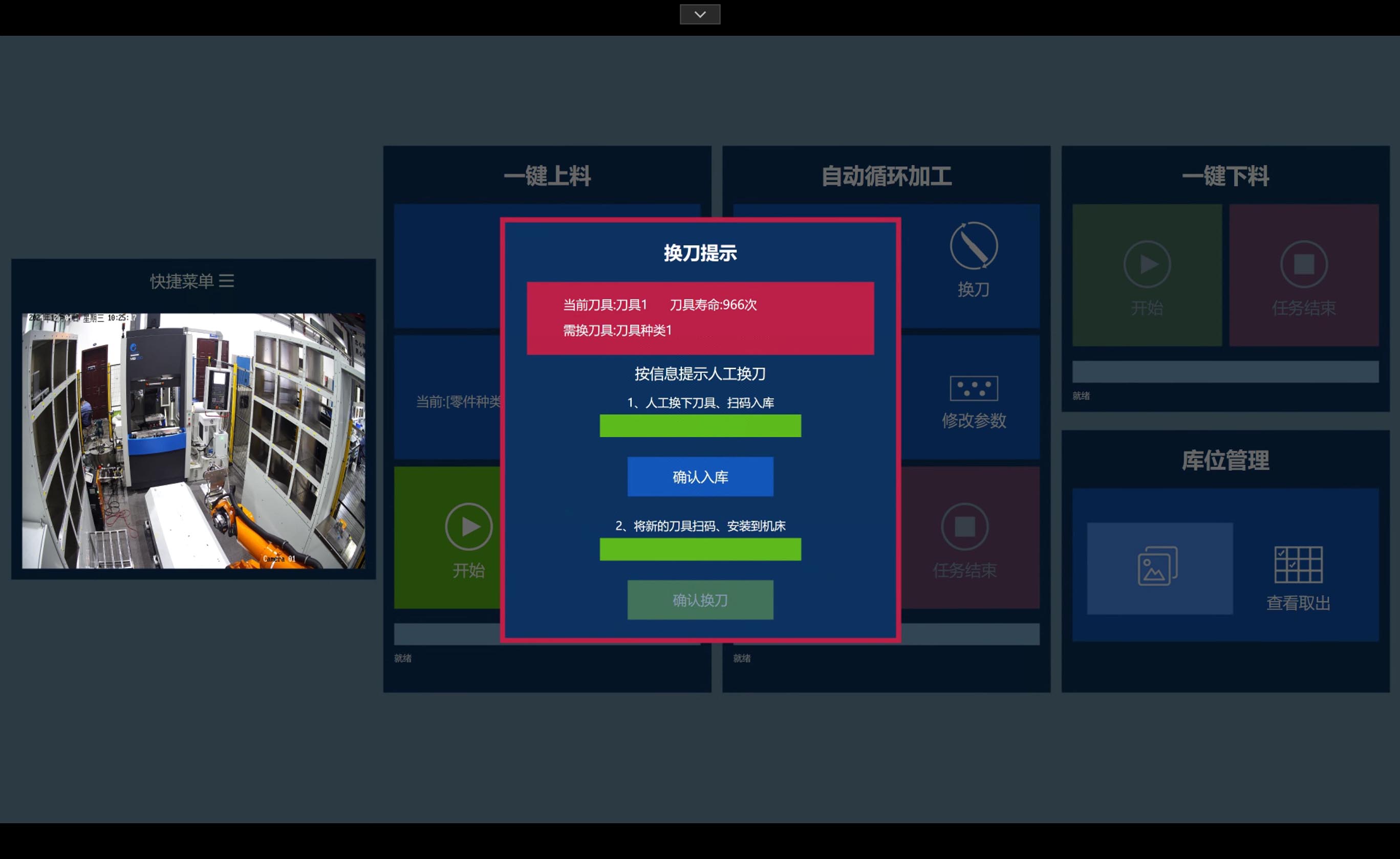

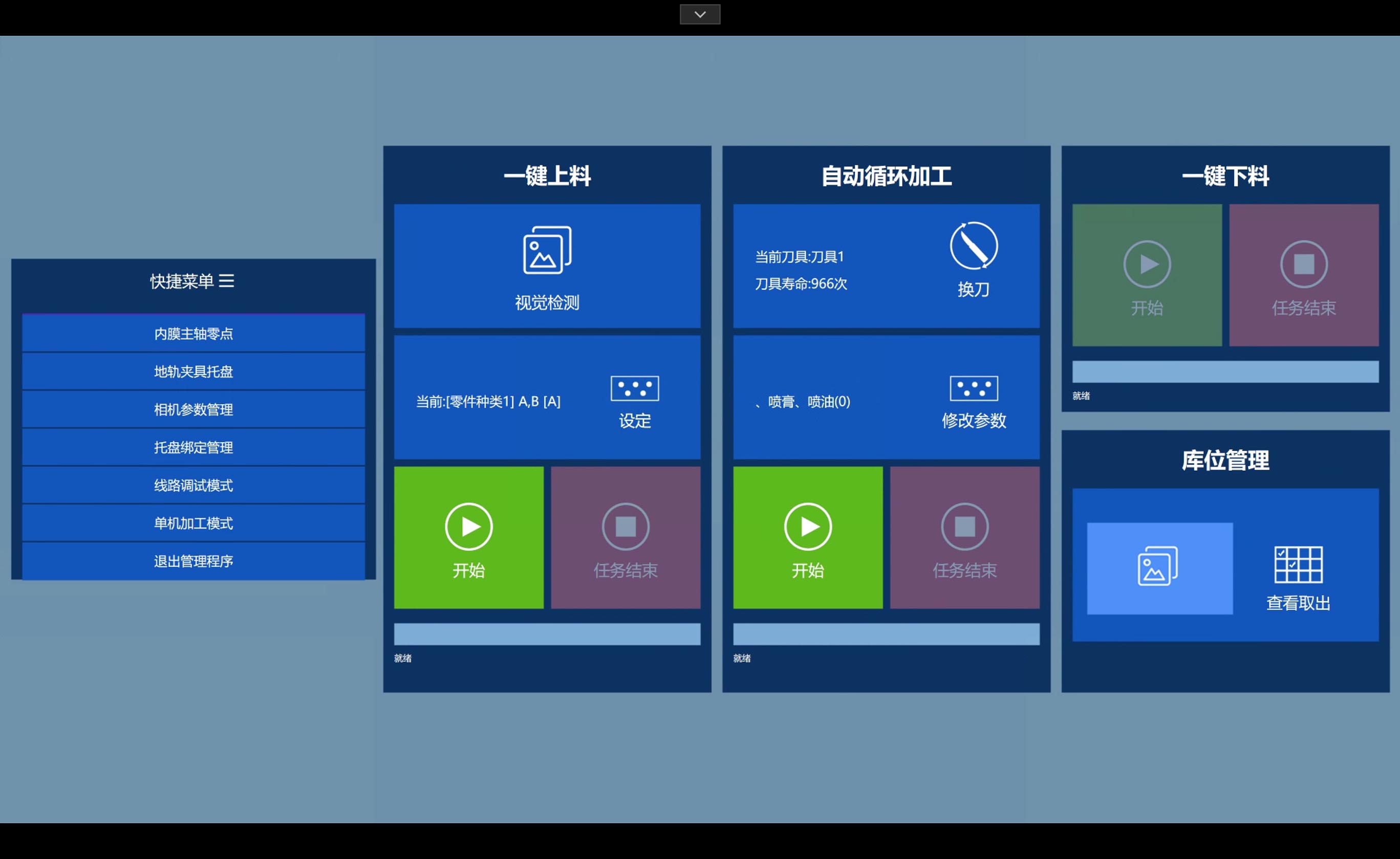

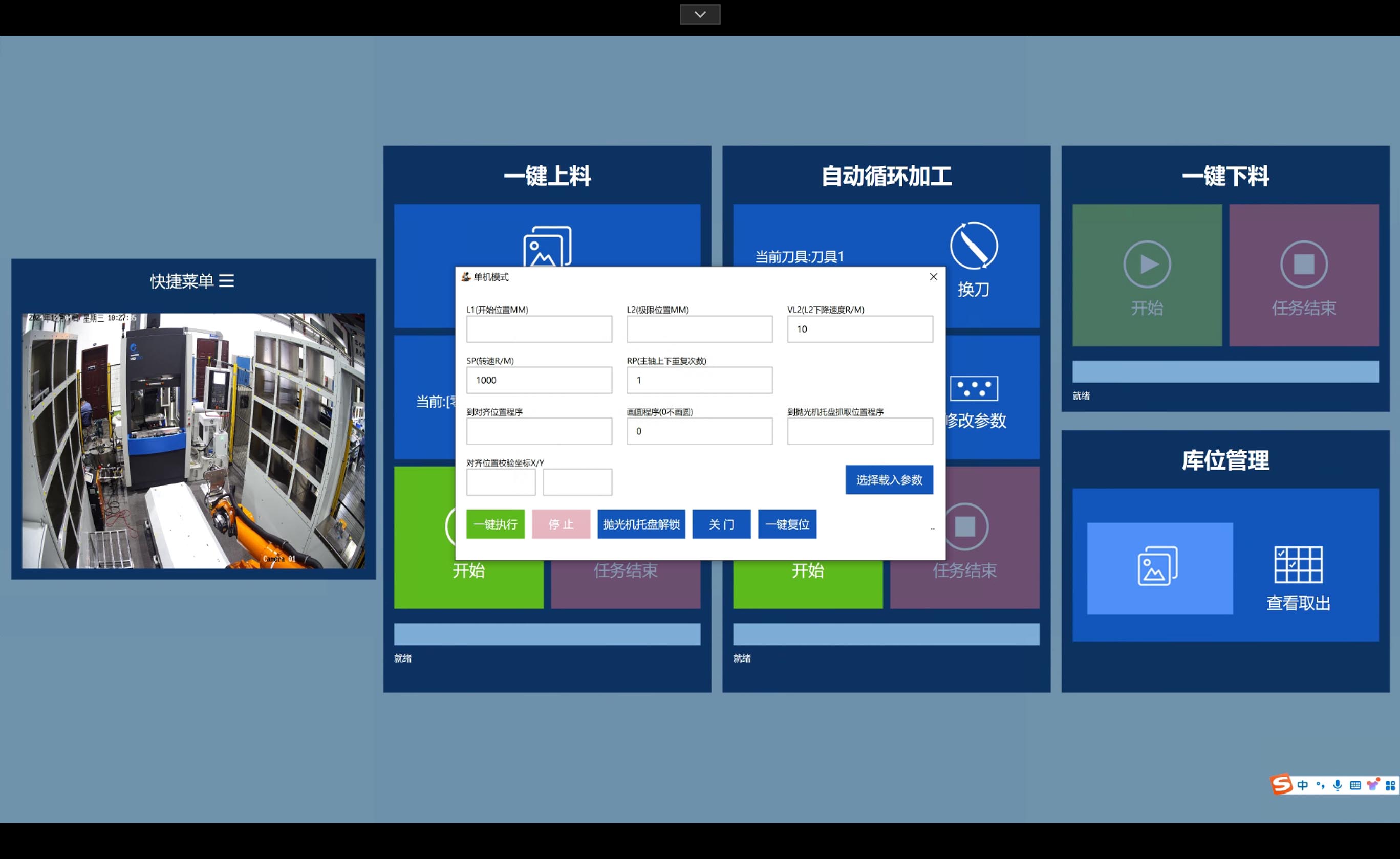

上位機端系統界面效果如下：

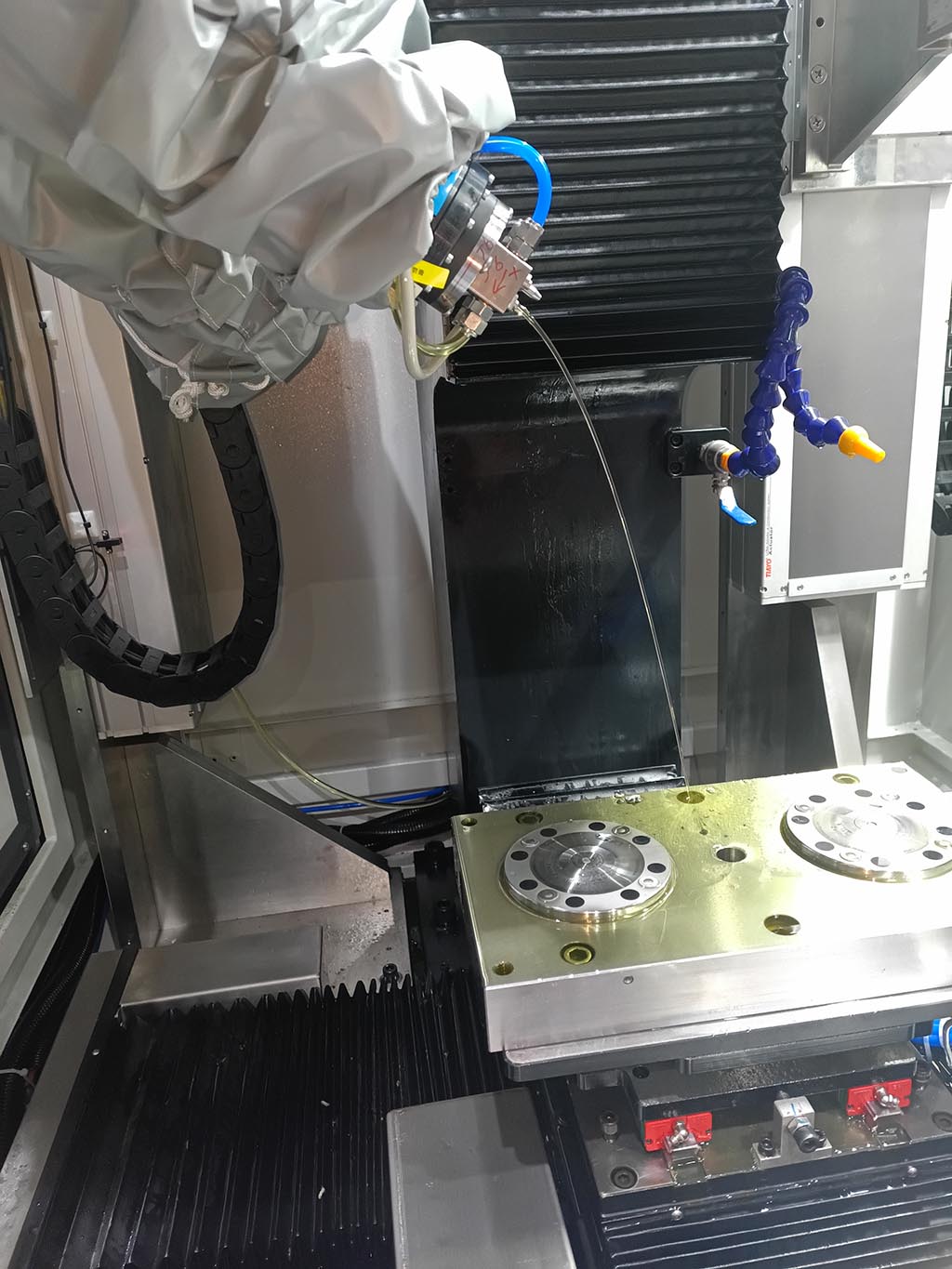

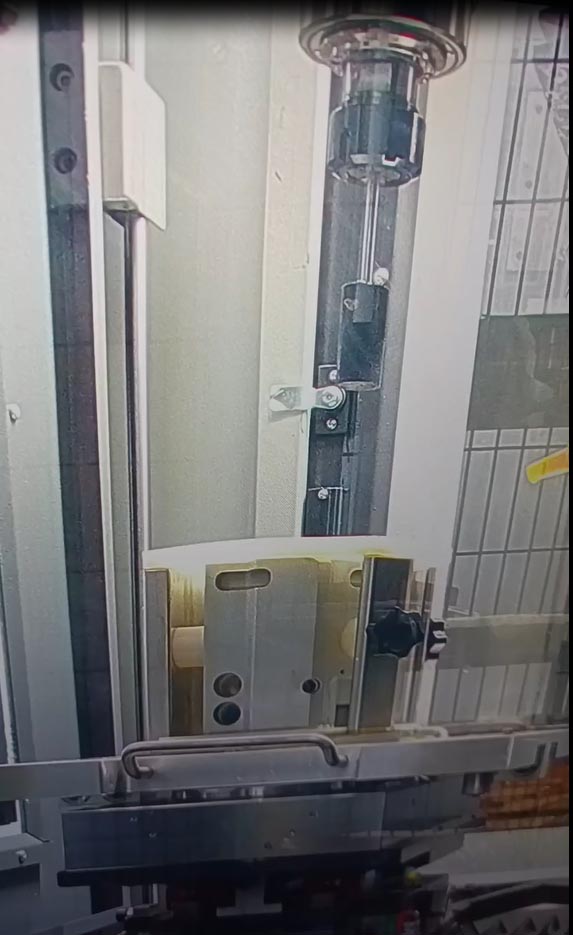

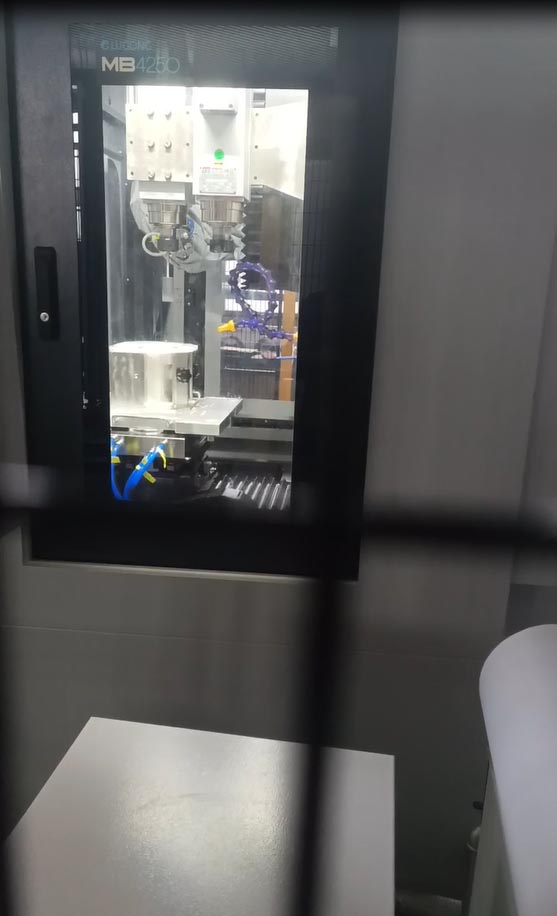

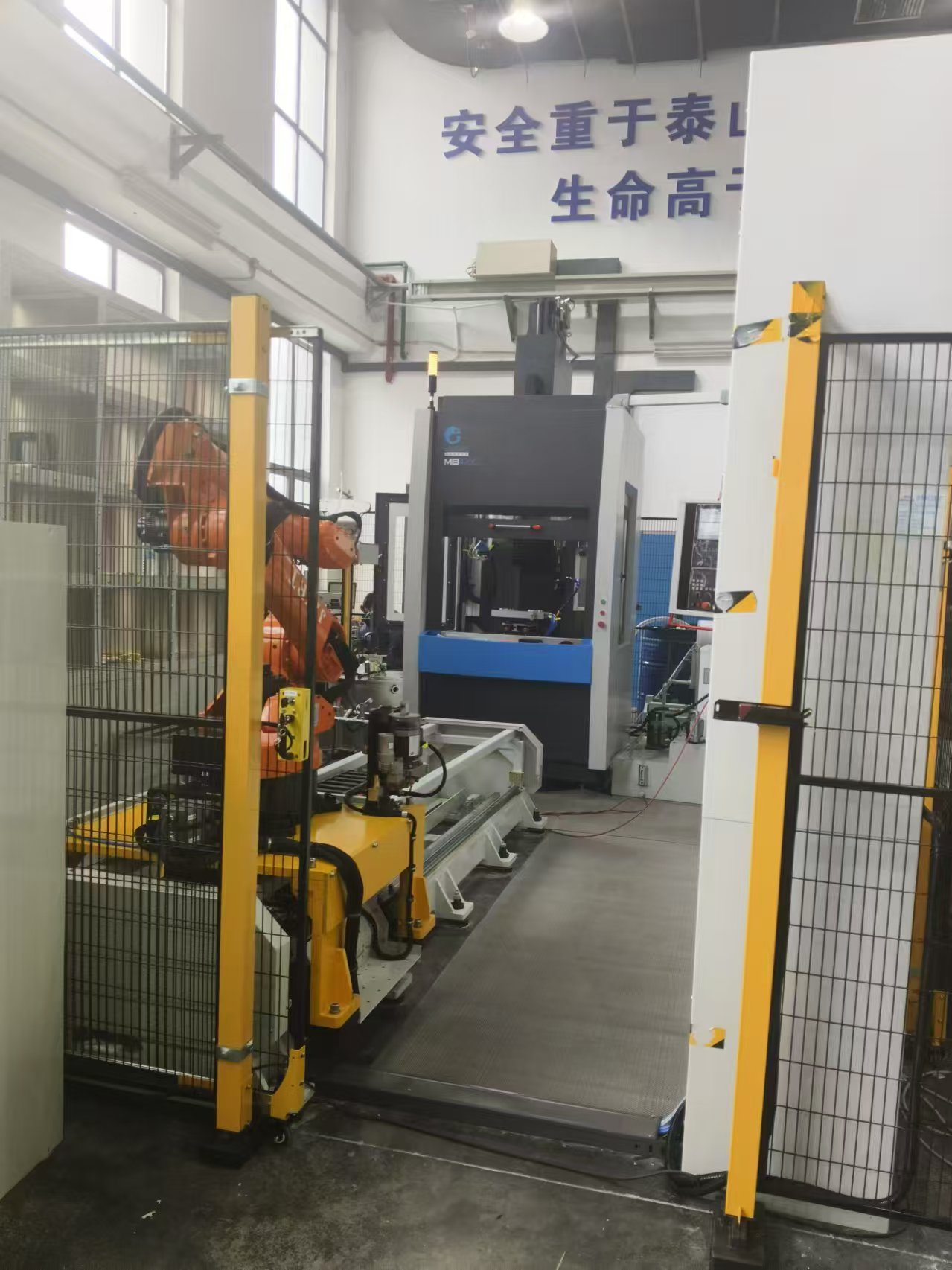

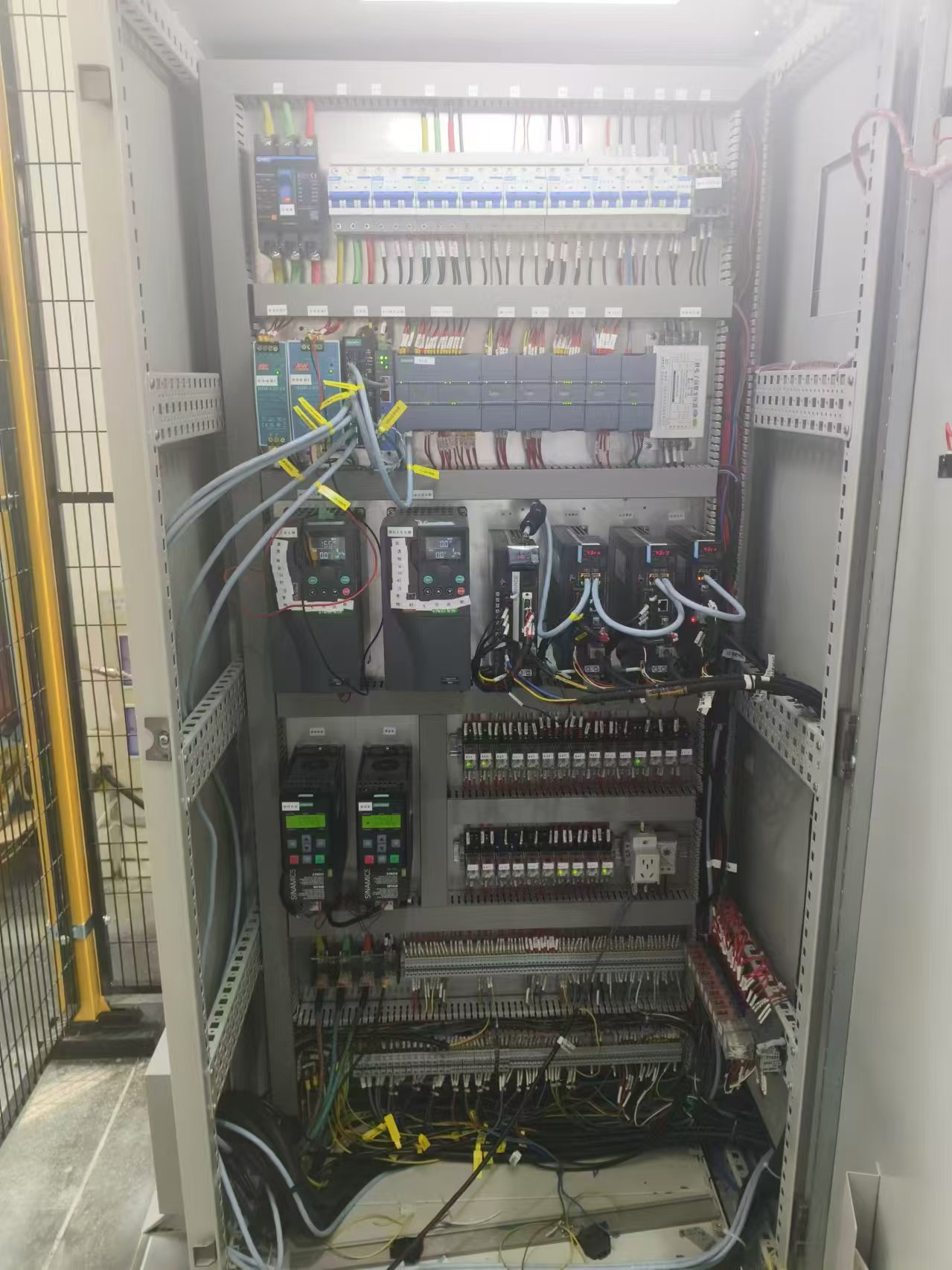

系統實物實現效果如下：

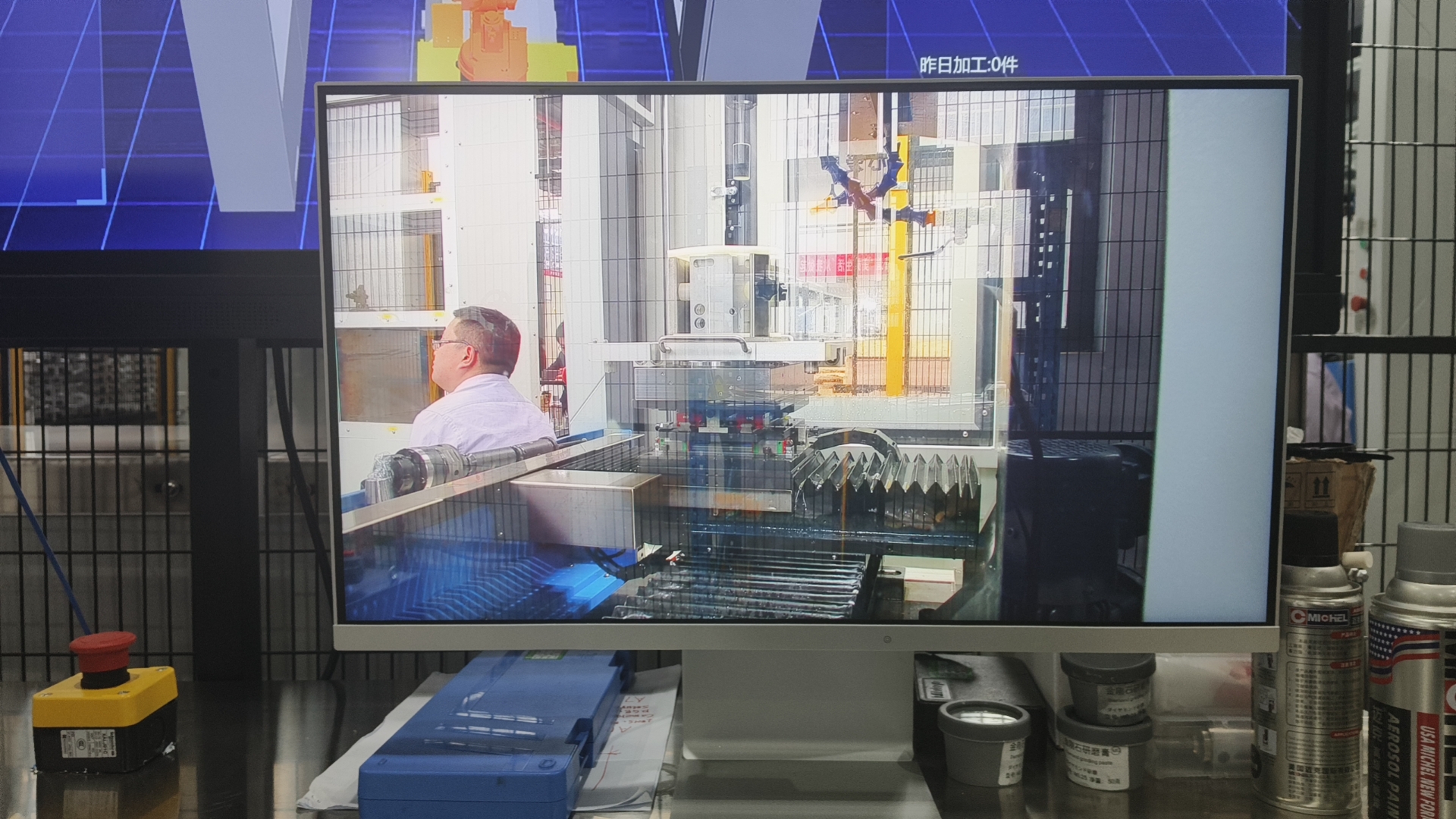

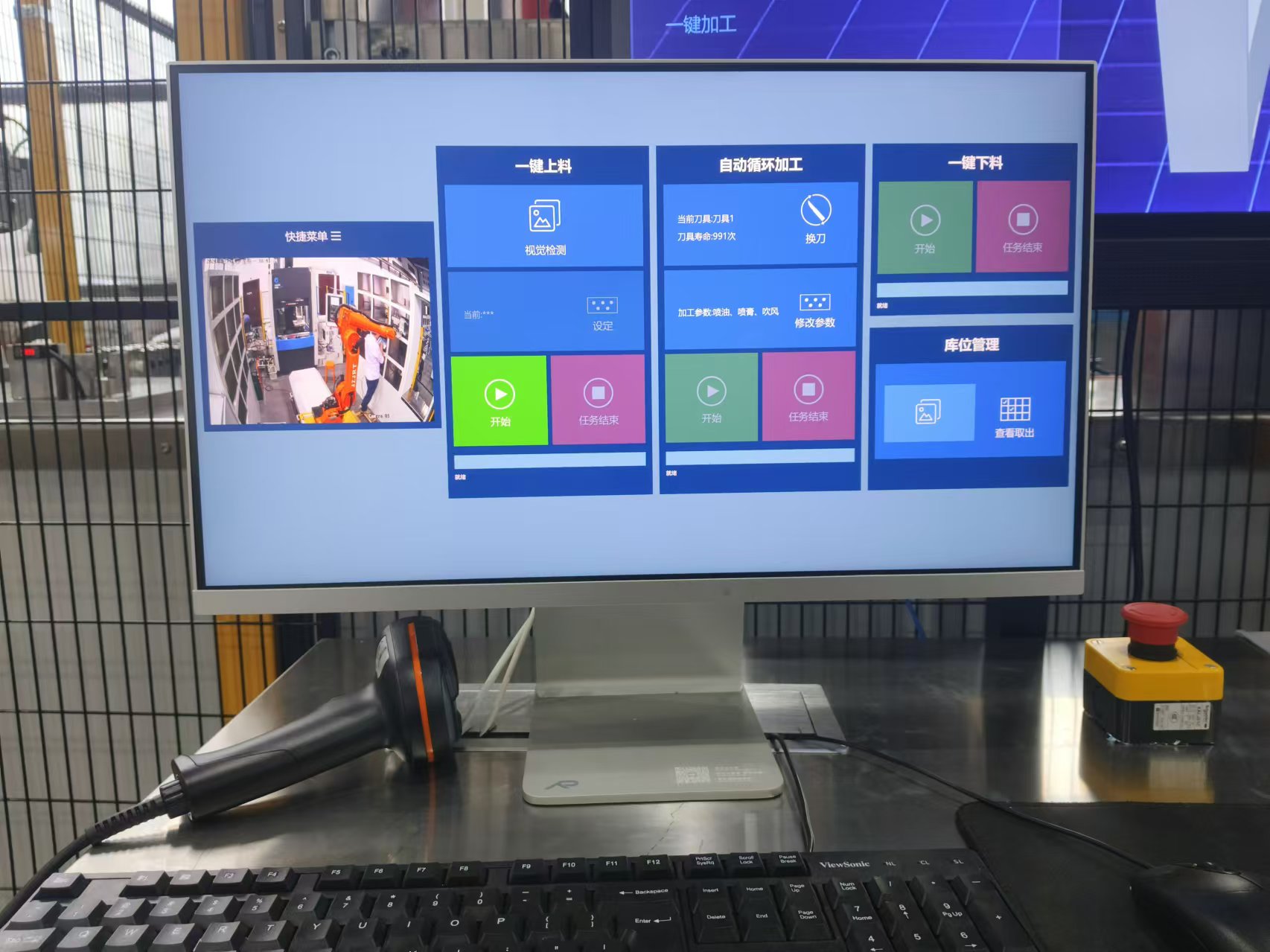

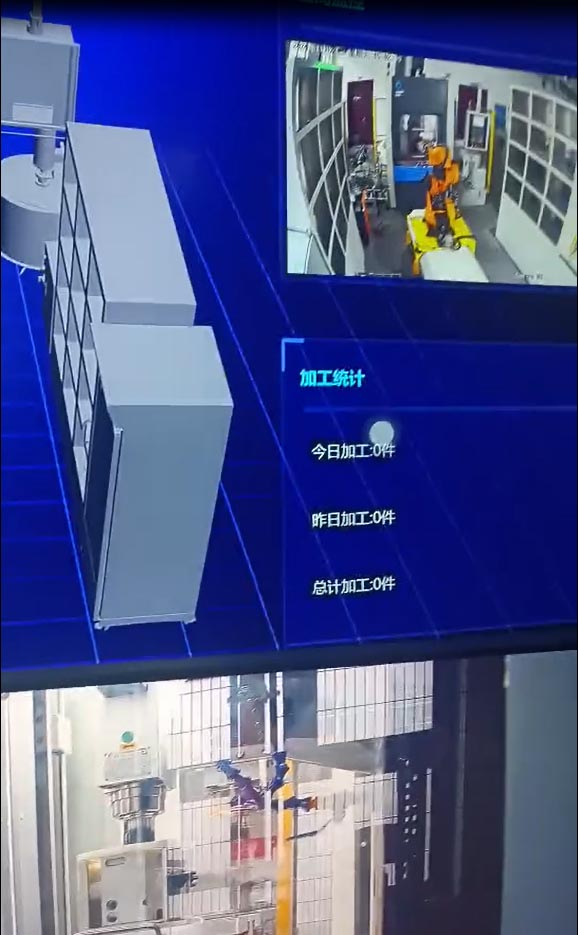

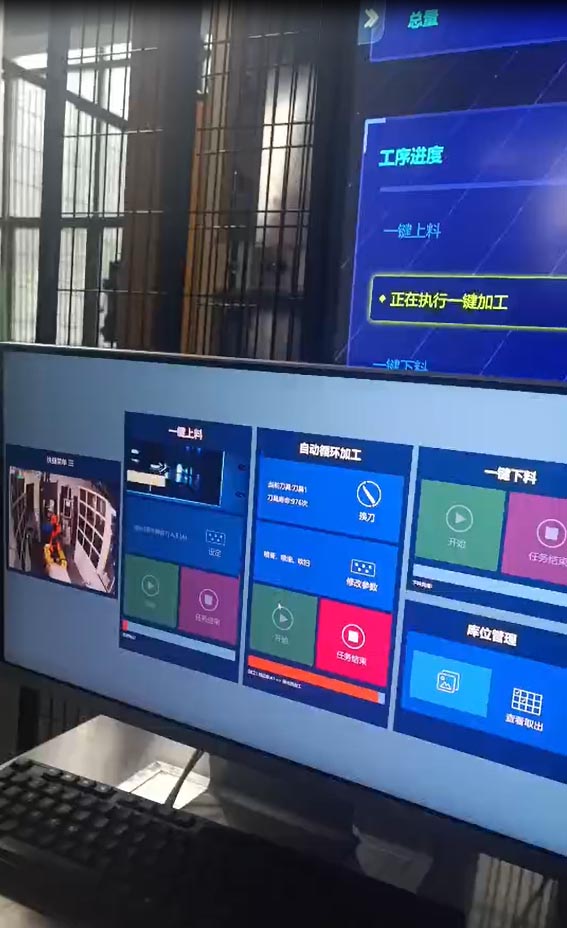

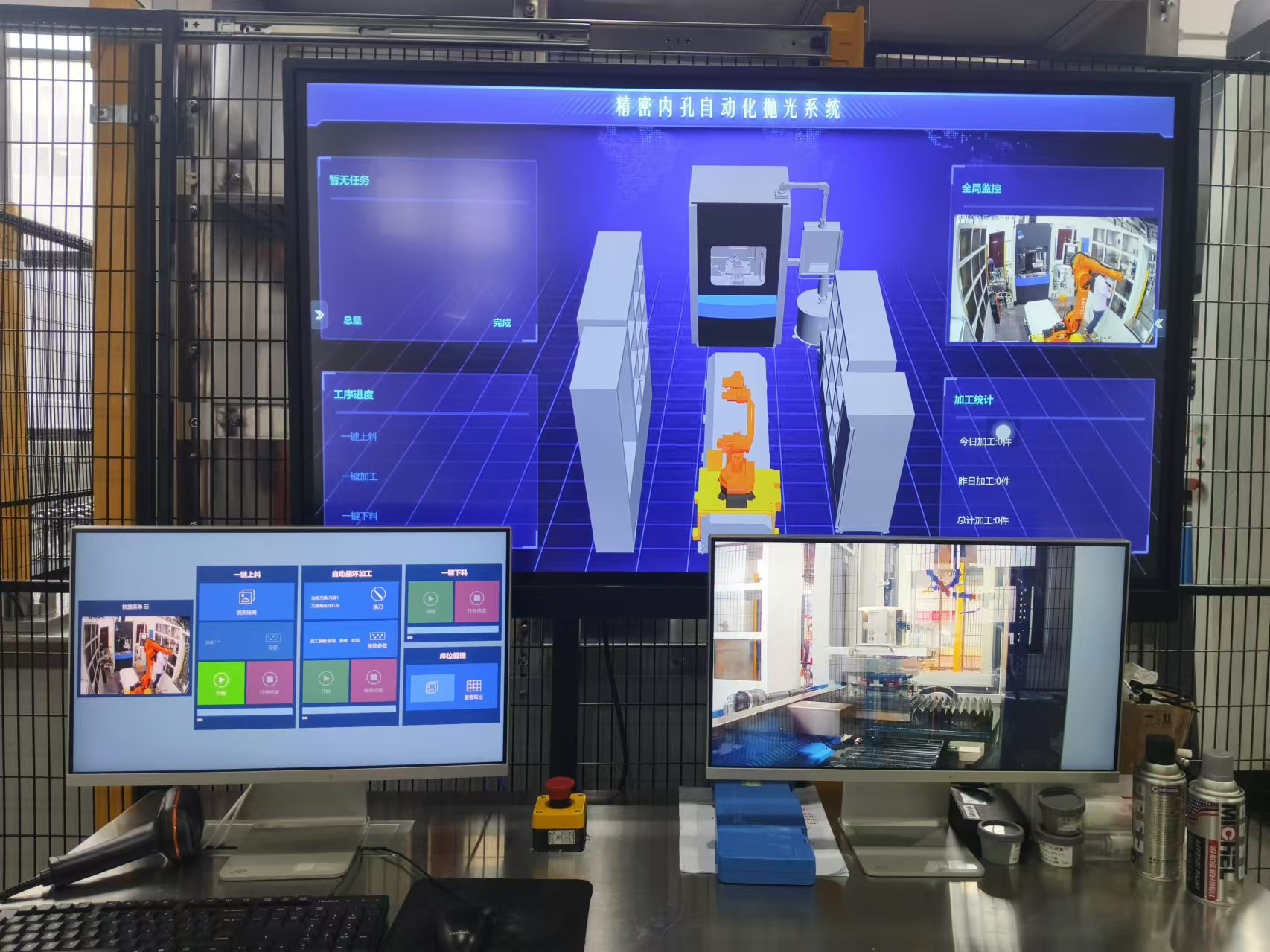

上位機端實景效果如下：

自動化產線系統
