  機械臂視覺的上位機實現

發布日期：2022/2/23 15:48:57      瀏覽量：

      工業六軸機器人，協作機器人，包括并聯機器人乃至AGV，其實都是又聾又瞎。如果把機械臂比作人的胳膊，手比作末端執行器（如焊槍，手抓）等等，往往需要眼睛才能干活。視覺的信息是非常豐富的，這個眼睛就是工業相機。機器人視覺是個研究熱點，各種方向?qū)映霾桓F。這里我僅僅列出我接觸過的，做過的，且在工業界成功的方向：

 （1）視覺跟蹤：典型代表是焊縫跟蹤，視覺以線激光3D傳感器為主，引導機器人末端對準焊縫。

 （2）定位/糾偏: 這個在3C行業做的最多，相機以2D相機為主，拍照測量目標位置或者得到其偏差，機器人改變末端位置使其精準定位。

   (3)  視覺伺服：這個相對難一些，2D/3D都有，也可以算在視覺跟蹤范疇中，專指目標物運動，視覺獲取目標物特征，控制機器人使其動態跟蹤誤差最?。淮蠹铱梢运阉衙肺骱鸵曈X守門員對抗，就是視覺伺服典型代表。

 （4）輪廓掃描/圖像重建：這也是一個精彩紛呈的方向，典型代表就是CT和各種三坐標測量儀，CT雖然大部分不用機械臂，但仍可以歸為此類問題，記錄機械末端實時位置-相機拍照所得圖片，經過相應的數學運算，將人體內部器官三維重建（CT），激光掃描輪廓，重建3D模型（三坐標測量儀/汽車車身掃描）。

     如果做這個機器人視覺方向的項目，有幾個共性問題需要提出來，并將其總結歸納一般方法，做好標準作法，當然以下問題在項目中可能用不到，但作為技術儲備是非常必要的，我僅是拋磚引玉，期望引起大家特別是項目設計階段的思考.

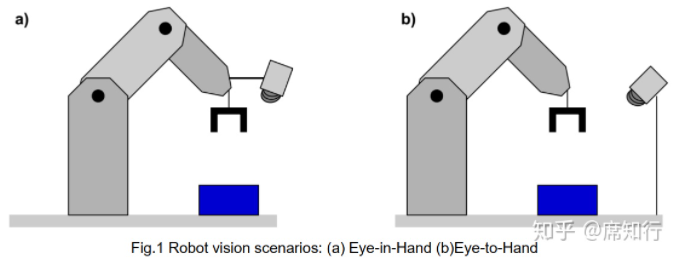

  a.相機和機器人安裝問題：這里可以區分為 eye in hand 和eye to hand的問題，如下圖（引用halcon）所示

     這兩種方法都有其典型應用，Eye to hand要簡單一些，需要注意的問題如下：

1）相機電源線和通信線是否足夠長，不要被機械臂扯到,或被夾到線；

2）待測物如果發生變動了，是否會出現相機離焦問題，最好能夠?qū)崿F(xiàn)自動對焦功能；

3）eye in hand用于跟蹤的時候，如果機械末端軌跡如果是曲線，如何處理？不同的項目，難以共性總結，但項目設計階段，必須考慮。

4）打光的問題，如果2D相機，必須克服外界光線對相機的干擾。打光的關鍵就是從目標物出發，思考光源如何打。

5）在三維重建過程中，很重要的事情就是圖像不要產生拖影，不產生拖影最有效的辦法就是等機械臂或者運動軸停止了再同步觸發拍照。但這樣效率不高。還有一個辦法就是等待運動軸勻速了，再異步獲取圖像，注意涉及到加減速部分幀舍棄。

     以上洋洋灑灑寫了這么多，總之就是一句話，穩定可靠的得到好的圖像，先圖像，后處理，不要迷信算法，算法沒有有效數據支撐，算法沒有價值。

b.相機標定相關問題：如果需要精確定位，相機就必須要標定，這是一個非常長的篇幅才能說明的問題。這里我只是介紹下我看過的比較好資料，我都是依據這些資料寫的代碼，并驗證成功。

（1）2D：2D相機都是小孔成像原理，這方面比較好的闡述當屬OPCV那本書。重點是區分好靶面，鏡面和目標物三者矩陣換算關系，如果需要高精度或者魚眼鏡頭，需要處理相機畸變。棋盤格和菲林板都可以用，但是如果跟機器人末端配合的話還是推薦棋盤格，因為菲林板的圓孔，機械臂末端不好精準定位。

（2）激光視覺：這里推薦天津大學葉聲華院士實驗室提出的消隱法標定，論文可以搜到。

（3）3D相機：3D有很多種，如雙目相機，還有各種編碼結構光等傳感技術融合，實在難以總結，還得具體項目具體分析。

c.機器人TCP標定：機器人出場的TCP是手腕圓心，很多項目，必須標定末端工具的TCP點，方法主流就兩種而已。但必須強調的是，怎么標也肯定有誤差，如何解決是關鍵。首先要清楚的是，這是一個系統誤差，多試幾次，就可以得到的系統誤差具體值的，是可以在末端移動中乘以這個誤差矩陣的。

d.手眼關系：這里特指相機和機器人末端之間關系。我們圖像處理得到的是像素坐標，機器人得到的末端TCP在機器人基坐標系的位置。如果把這兩件事關聯起來，就要做，像素坐標到機器人末端TCP的對應關系，這里主要的矩陣包括：像素坐標系-相機鏡頭坐標系-機械手末端TCP坐標系—機器人基坐標系；

    如果標定了相機，和TCP,那么接下來少的就是，相機和TCP的標定了。這個2D相機的做法可以是，相機看棋盤格四個點得到像素坐標，機器人末端對準這四個點讀取位置，而后建立期間的矩陣關系；

網上文章很多，這里隨便搜了一篇：

手眼標定（九點法）_黃昏的晨曦-CSDN博客

e.坐標系綜合： 以上洋洋灑灑寫了這么多，說穿了就是建立好相機和機器人坐標系之間的關系，相信大家看的也暈了，但做幾次也就沒啥了。需要注意的是，不同坐標系，不要相加減。

f.采圖周期與控制周期問題:

1）采圖方式：同步采集和異步采集，為了提高采圖效率，建議采用異步采集。

2）圖像通信接口：GIGE和USB3各有優劣，但GIGE能滿足的情況下肯定是首選，因為傳輸距離更遠，且網絡技術發展速度明顯更快，更符合未來發展方向；

3）控制周期：不是越短越好，關鍵要合適，這個很難用穩定性理論去把握，還得靠調試；

g.安全問題：作為系統軟件設計者，必須考慮如果圖像處理有問題了，會不會影響機器人運動，圖像接口斷開了怎么處理，安全鏈如何設計。

    以上洋洋灑灑寫了很多，后期也許會有更正，但核心問題大致就是這些，上位機軟件工程師，如果從事過類似手眼系統開發的，其實本質是系統工程師，需要全盤考慮，設計合理，有特色，且能保證系統穩定性，且按時交付。

    特色技術很大程度上決定了你的項目值多少錢，設計和調試能力決定能不能把錢穩穩地得到。
